A solução de iluminação esportiva para estádios da FIFA

A solução de iluminação esportiva para estádios da FIFA


Este artigo é sobre algumas soluções de iluminação esportiva da FIFA que já fizemos para alguns de nossos clientes. Espero que eles possam ser úteis para os clientes que precisam deles.

As soluções são apenas para referência. Como você sabe, diferentes campos de estádio possuem dados diversos e exigem requisitos diferentes, seria melhor nos informar seus dados específicos do desenho e requisitos do campo.

O conteúdo está dividido em 3 partes.
1. O padrão internacional para iluminação FIFA
2. Algumas soluções FIFA da Romanso
3. Solução da Romanso para Classe I 2000lux e para televisão

O Padrão de Iluminação FIFA

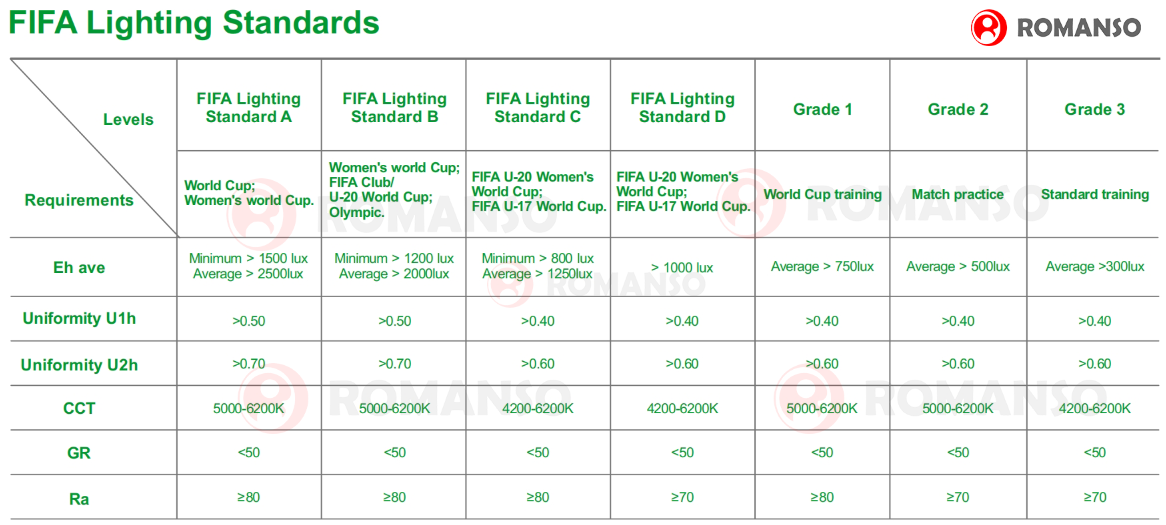

Fazemos um gráfico simples para mostrar os padrões para todos os níveis do FIFA de acordo com o Guia de Iluminação FIFA abaixo, para que os clientes possam aprendê-lo claramente.

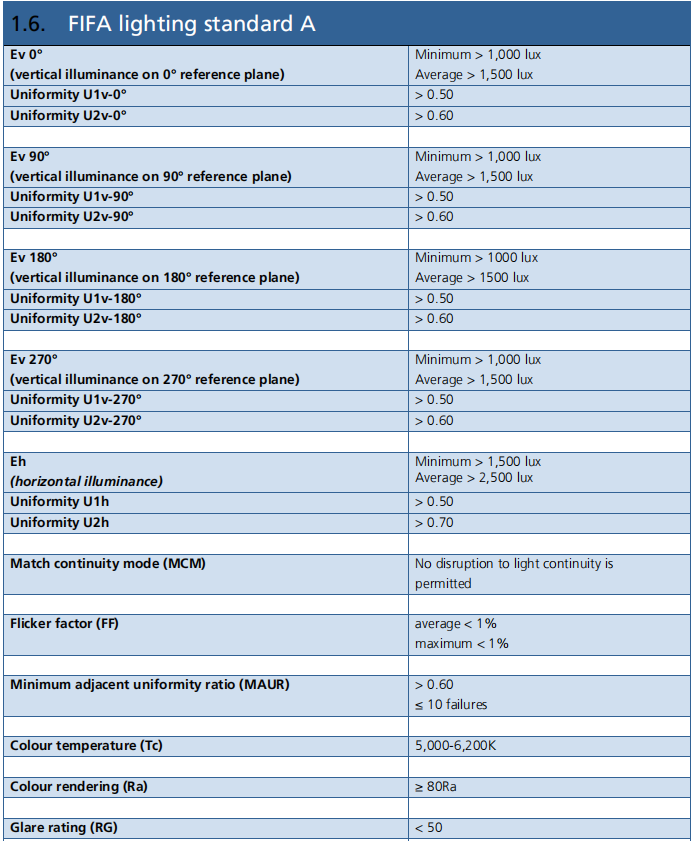

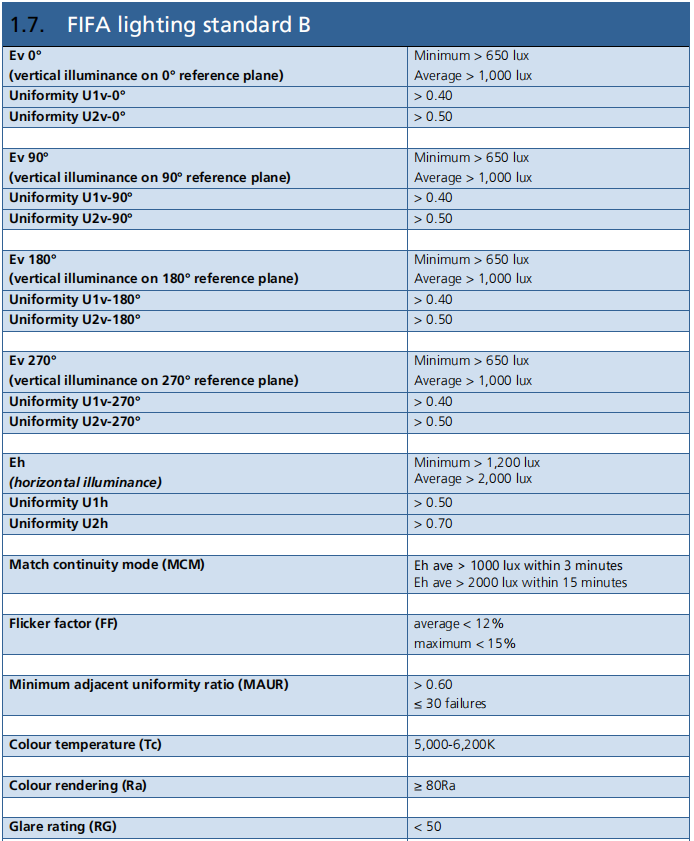

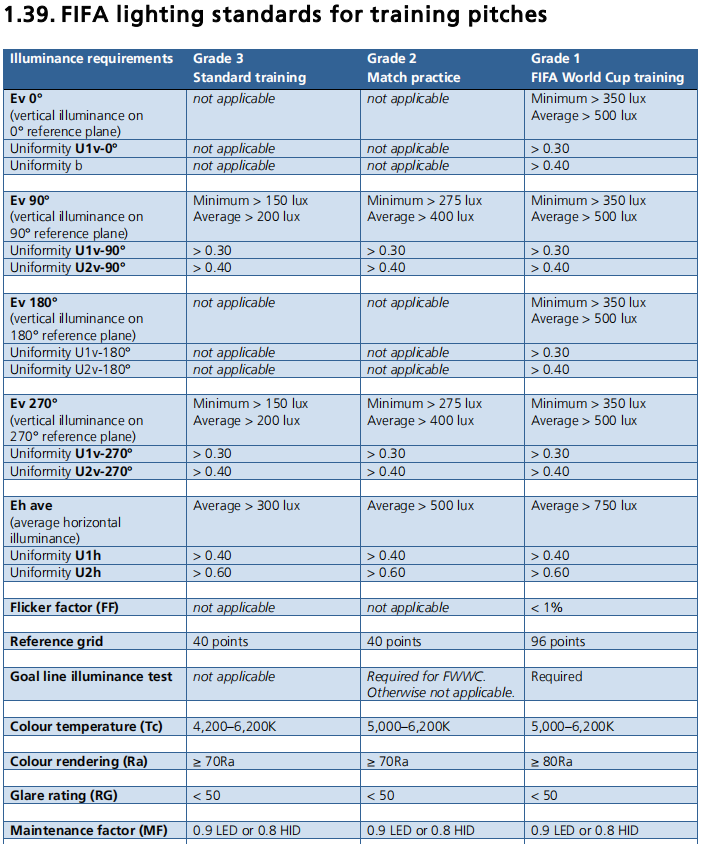

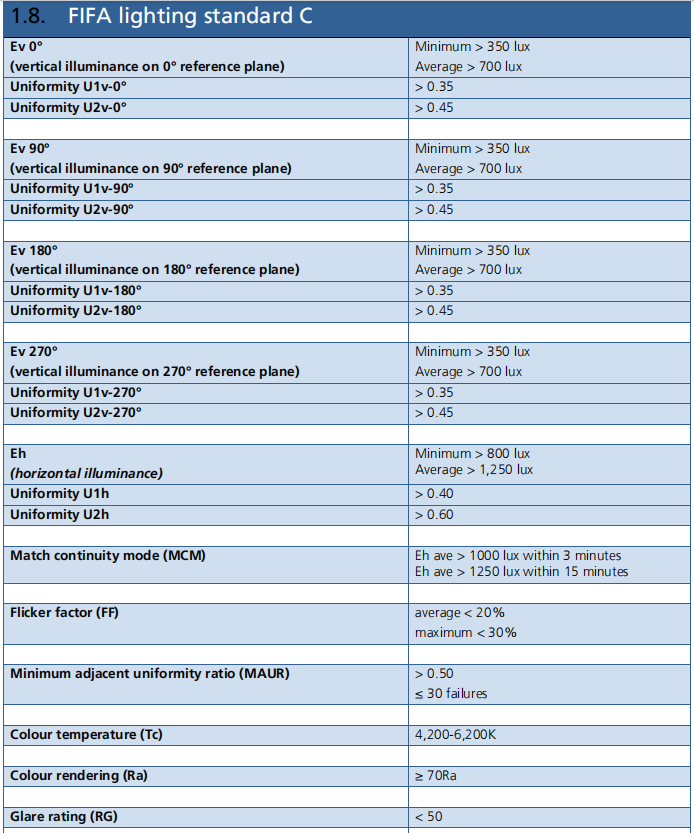

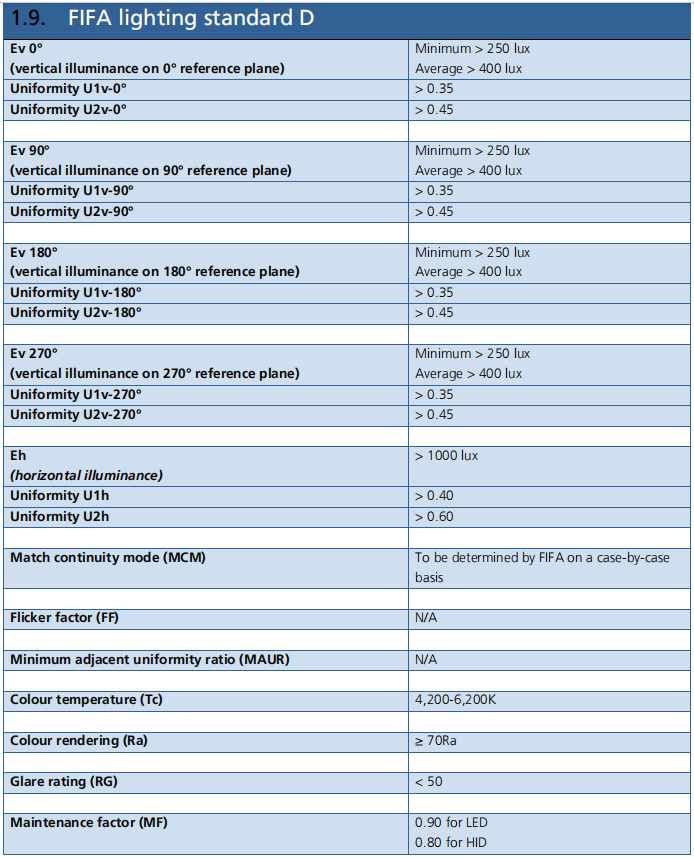

As seguintes imagens do Guia de Iluminação FIFA. Eles podem permitir que vocês conheçam bem.











Alguns projetos de Romanso para Projetos de Iluminação FIFA

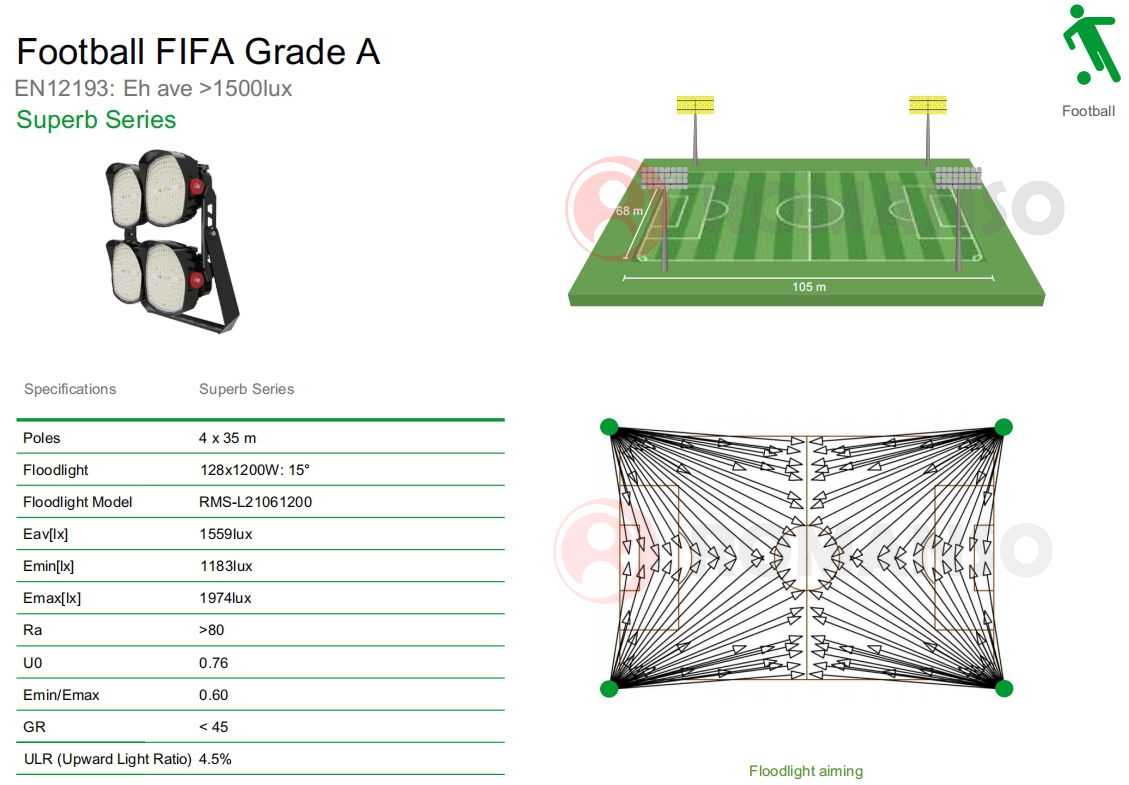

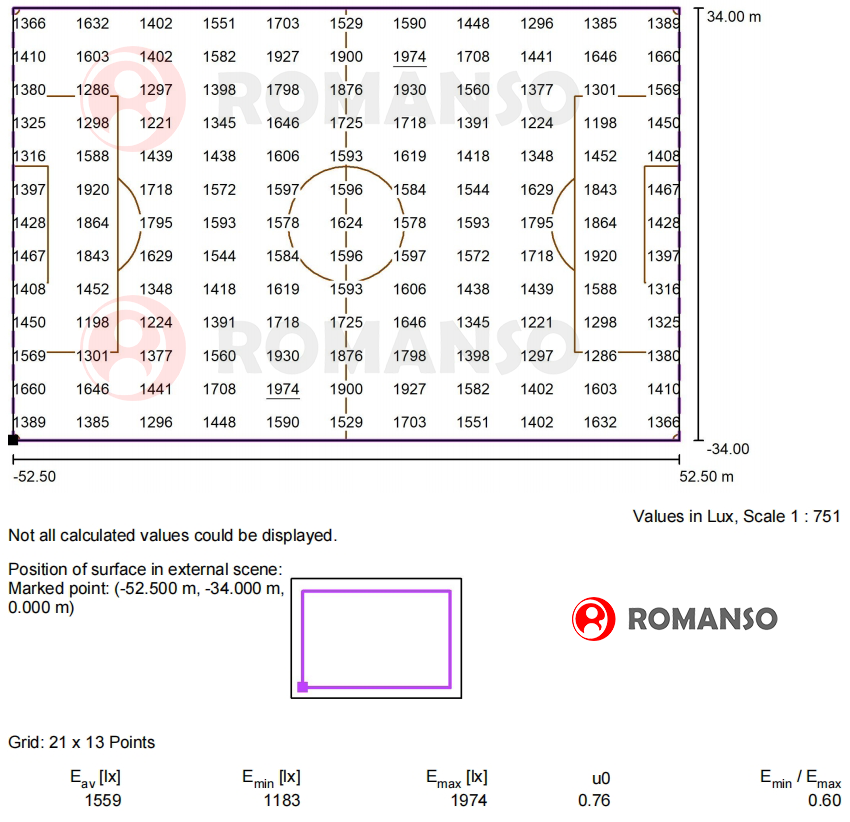

1. FIFA Grau A, Eh ave>1500lux, U0>0,76
Requisitos dos clientes
* Dimensões: L105* W68m;

* 4x Postes de Luz Altura: 35m

* Níveis de jogo: FIFA Grau A (não televisionado)

* Eh ave: >1500lux

* Uniformidade: 0,7- 0,8

Soluções Romanso
* Luzes LED para estádio: 128x 1200W, 15°
32pcs por poste, total de 128pcs para 4 postes.
*Iluminância necessária: 1559lux

* Uniformidade: 0,76
* GR: <45

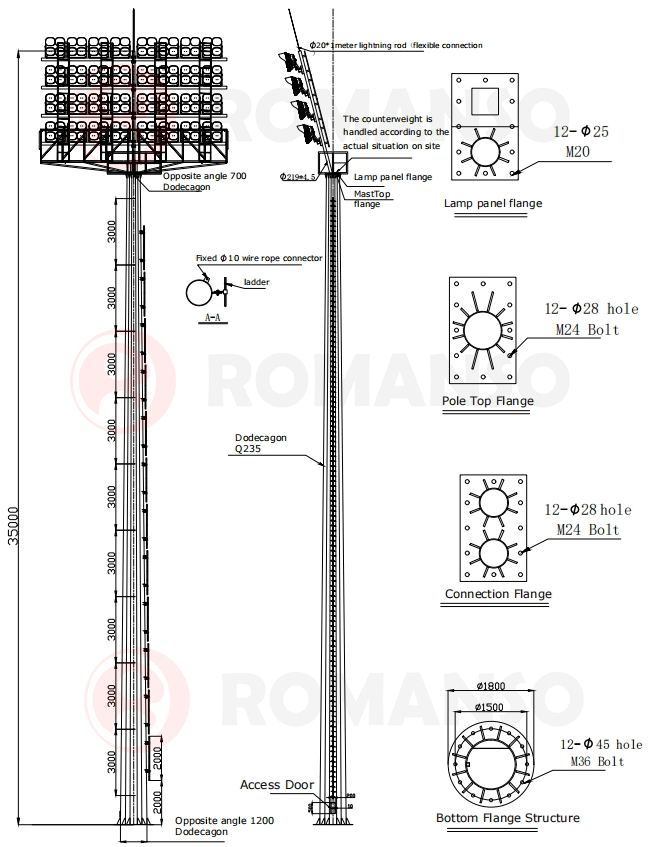

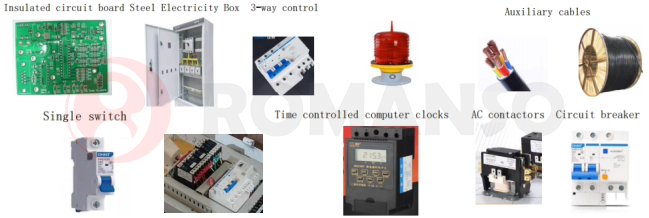

Os estimados clientes não estão na indústria de iluminação LED, eles exigiram que oferecemos uma solução completa para este projeto, incluindo a solução de layout Dialux, luzes LED de estádio de alta qualidade, postes de luz, o desenho dos postes de luz, todos os acessórios para instalação dos postes de luz e lâmpadas como relés, caixas de distribuição, cabos, etc. Finalmente, os clientes ficaram satisfeitos com a nossa solução de iluminação completa.

Considerando os clientes com orçamento limitado, reduzimos as quantidades dos postes de luz. Como vocês sabem, os custos dos postes de luz são muito caros, mais quantidade mais custos. Certamente, a uniformidade dos 6 postes de luz pode ser muito melhor que a dos 4 postes. Mas precisamos projetar a solução certa para atender às necessidades do cliente.

Para projetos e clientes com orçamentos amplos, deve-se sugerir que maiores quantidades de postes de luz ou postes de luz mais altos consigam ótimos efeitos de iluminação e excelente uniformidade.

Além disso, se o projeto de iluminação for Televisiva ou de maior iluminância e uniformidade, estão todos disponíveis e as soluções serão diferentes.

Aqui estão algumas fotos que podem ajudá-los a conhecer bem nossa solução abaixo.

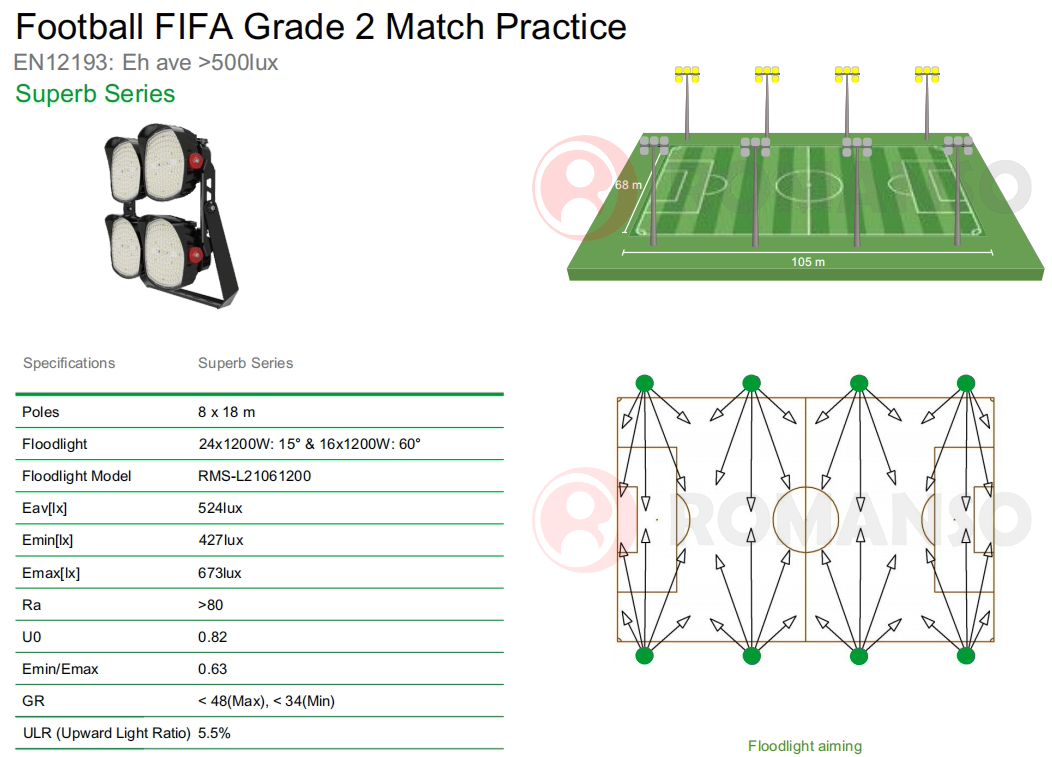

2. FIFA Grau 2, Eh ave>500lux, U0>0,6

Requisitos dos clientes
* Dimensões: L105* W68m;

* 8x postes de luz altura: 15-18m

* Níveis de jogo: treino de 2ª série da FIFA (não televisionado)

* Eh ave: >500lux

* Uniformidade: 0,6

soluções Romanso
* 8x postes de luz Altura: 18m
* Luzes LED para estádio: 24x 1200W 15 ° e 16x 1200W 60 °
5 unidades por poste, total de 40 unidades para 8 postes.

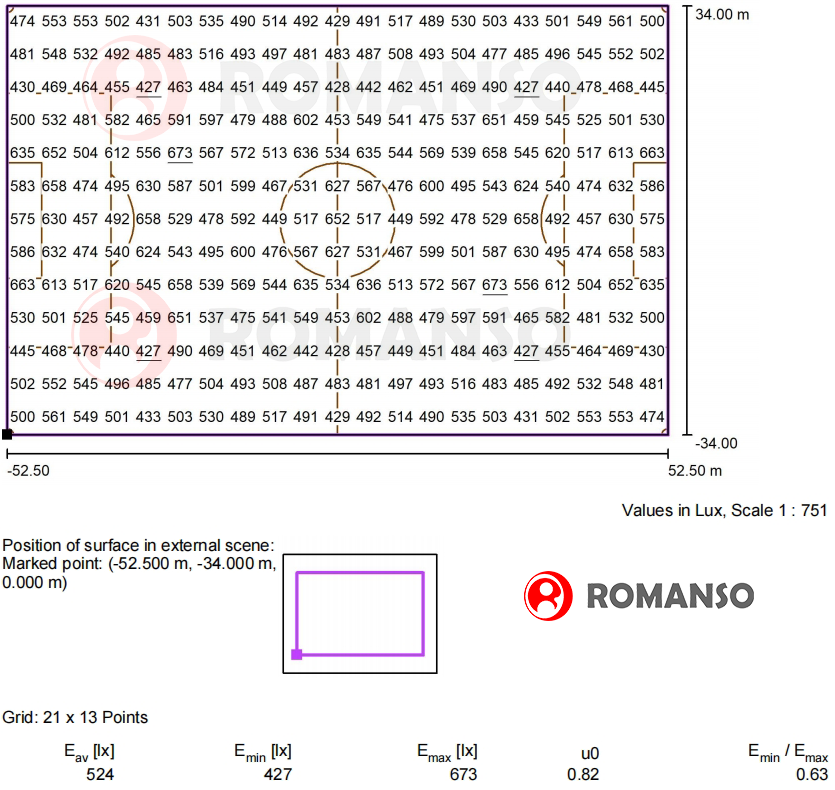

* Iluminância: 524lux

* Uniformidade: 0,82
* GR: <50


A partir desta solução de iluminação, podemos constatar que a uniformidade é realmente excelente! Mais postes de luz, mais lâmpadas, maior uniformidade. Assim, os efeitos de iluminação são ótimos! Você gosta disso?

Bem, você pode se perguntar: o que é uniformidade na iluminação?
A uniformidade da iluminância refere-se à relação entre a iluminância mínima e a iluminância média na superfície especificada. Quanto mais uniforme for a distribuição da luz, melhor será a iluminância e mais confortável será a experiência visual. Quanto mais próxima a uniformidade de iluminância estiver de 1, melhor, caso contrário, quanto menor, maior será a fadiga visual. [Do Google]

Assim, a excelente uniformidade é boa para os jogadores, espectadores e árbitros. Se as luzes LED do estádio com excelente uniformidade, sem cintilação e baixo brilho são perfeitas para transmissão de televisão e câmera.

Quais são os requisitos gerais para uniformidade de iluminação?
Transmissão televisiva de jogos nacionais, uniformidade de iluminância horizontal igual ou superior a 0,5, uniformidade de iluminância vertical igual ou superior a 0,4.

A uniformidade de iluminância horizontal de 0,7 ou mais e a uniformidade de iluminância vertical de 0,6 ou mais para transmissão de TV em cores de jogos internacionais, e a relação entre a iluminância horizontal média e a iluminância vertical média está entre 0,5 e 2,0.

Requisitos de iluminação para a arquibancada: a iluminação vertical média é 0,25 vezes a iluminação da área de competição. [Do Google]

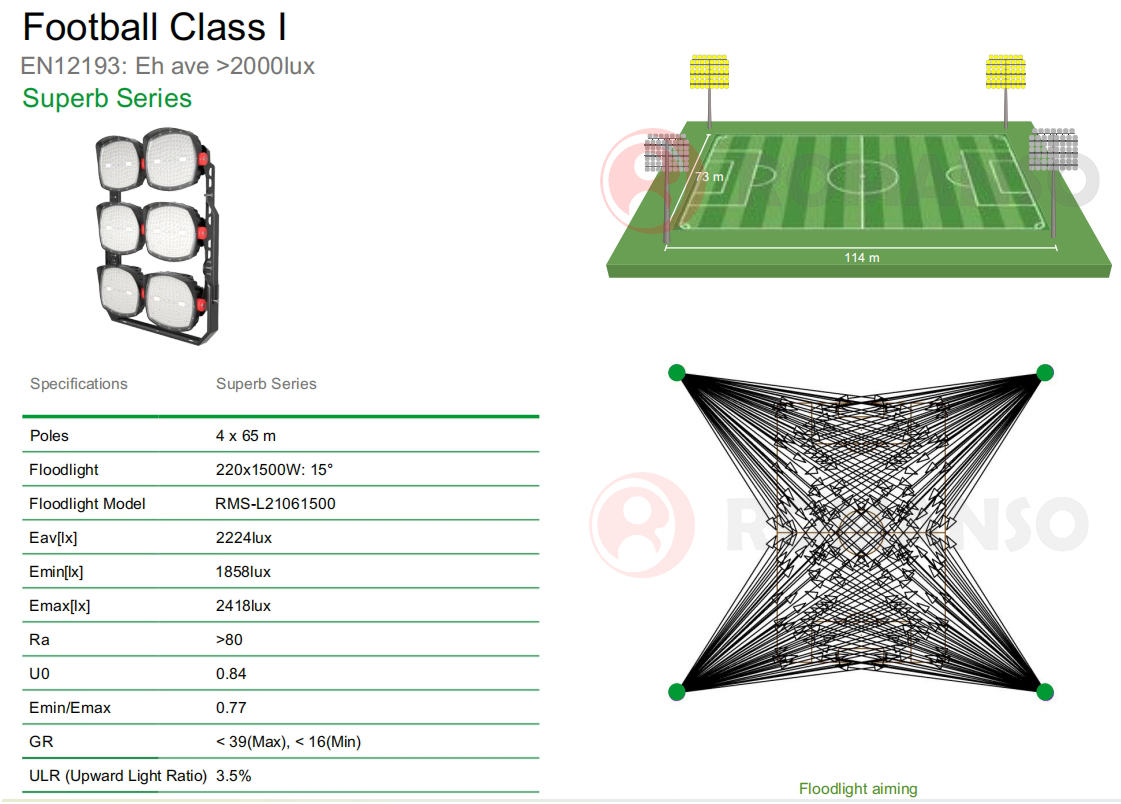

3. Romanso Futebol Classe I e TV, Eh ave>2000lux, U0>0,8

Requisitos dos clientes
* Dimensões: L113* W72m;

* 4x Postes de Luz Altura: 65m

* Níveis de jogo: Classe I-Nível Profissional e para televisão

* Eh ave: >2000lux

*U2h：>0,7

* GR: <50

* Potência das lâmpadas: 1200-1500W
* 3 modos de iluminação: Treinamento 500lux, Manutenção 200lux e Emergência 10lux
* Sistema de controle inteligente DMX

Soluções da Romanso
* 4x postes de luz Altura: 65m
* Luzes LED do estádio: 220x 1500W 15°
55pcs por poste, total de 220pcs para 4 postes.

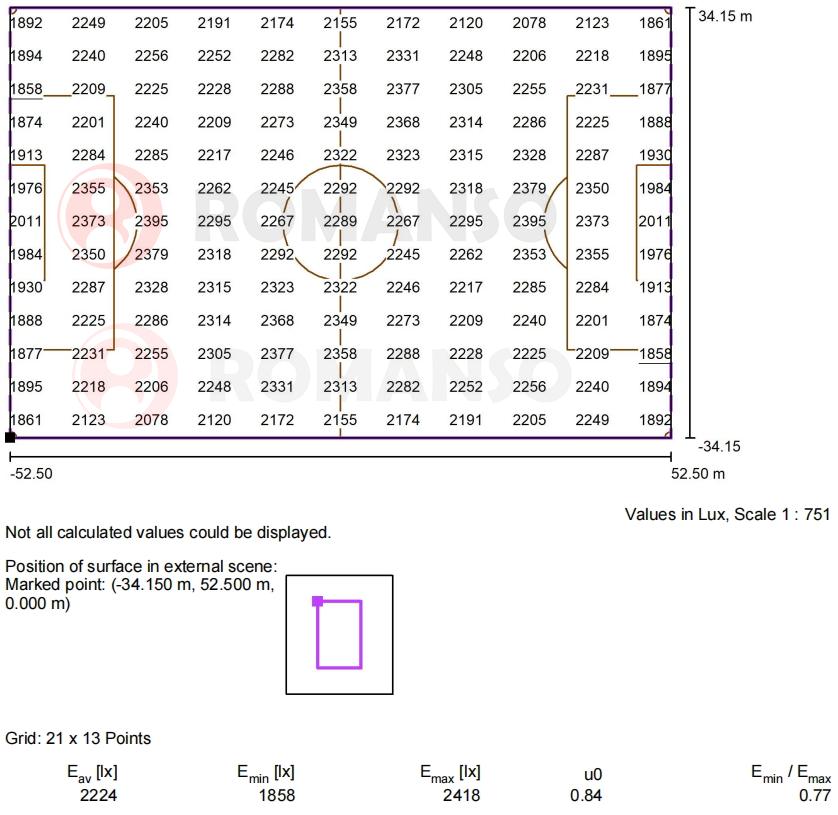

* Eh ave: >2224lux

* Uniformidade: 0,84
* GR: <50

Para atender aos altos requisitos de transmissão e câmera de televisão, projetamos uma uniformidade superior a 0,8. E existem 3 modos de iluminação na nossa solução Dialux que atendem às necessidades do cliente.

Por que eles precisam de 3 modos de iluminação diferentes e como usar?

Se um sistema de iluminação de campo de estádio tiver 3 modos de iluminação diferentes, eles poderão economizar muita energia e reduzir o consumo de energia. Vamos dar uma olhada nos dados sobre os diferentes níveis de jogo abaixo.

Nível Profissional e TV: 2.000lux (Competições Internacionais e Nacionais)

Treinamento de alto nível: 500lux (requisito do cliente)

Podemos aprender que todo o sistema de iluminação esportiva tem mais de 2.000lux, mas esta solução é apenas para uso de nível profissional e não é usada com frequência anualmente, não é apropriado acender todas as luzes esportivas durante o treinamento, isso desperdiçará muita energia e pagará mais contas de luz. Mas o nível de treinamento requer 500lux, então não há necessidade de iluminar todo o sistema com uma iluminância tão alta de 2.000lux.

Com o sistema de controle inteligente DMX e nossas luzes esportivas LED com funções de dimerização, os clientes podem ajustar facilmente a saída de iluminação de mais de 2.000 lux para 500 e 200 lux pelo sistema DMX.

Além disso, também podemos verificar e fazer bem a manutenção em algum momento pelo modo de iluminação de manutenção. Os clientes podem verificar e testar as luzes LED do estádio, sejam elas boas ou não, pelo sistema DMX, se necessário, é bastante vital e útil antes de grandes eventos e competições profissionais. Se houver algumas luzes não trabalhadas após a verificação, podemos levar algumas luzes novas do estádio para substituí-las e garantir que a competição corra bem.

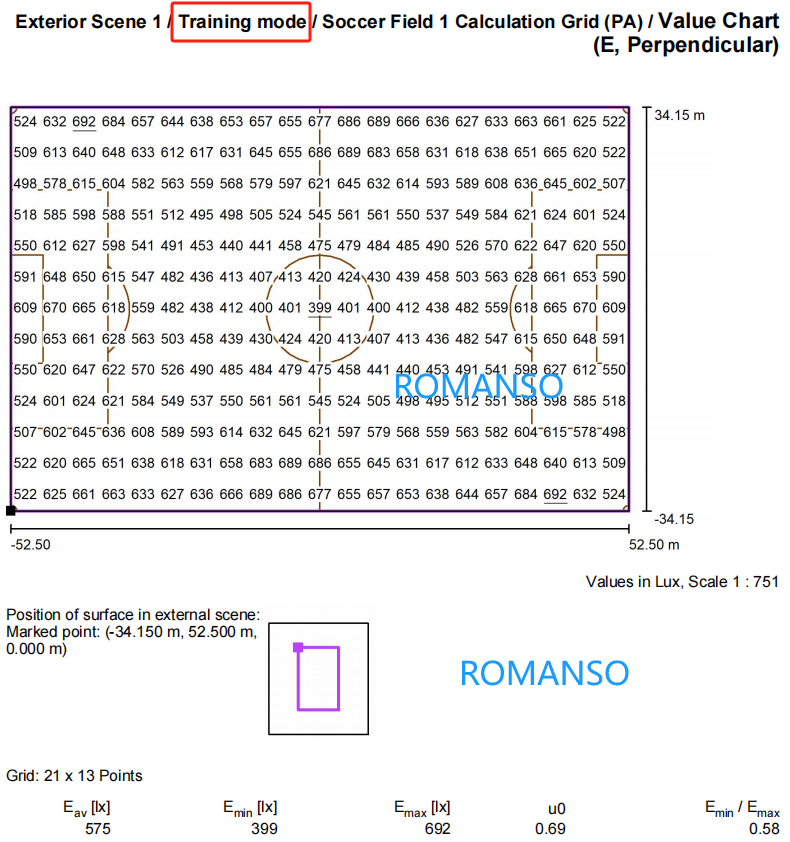

O modo de treinamento 500lux.

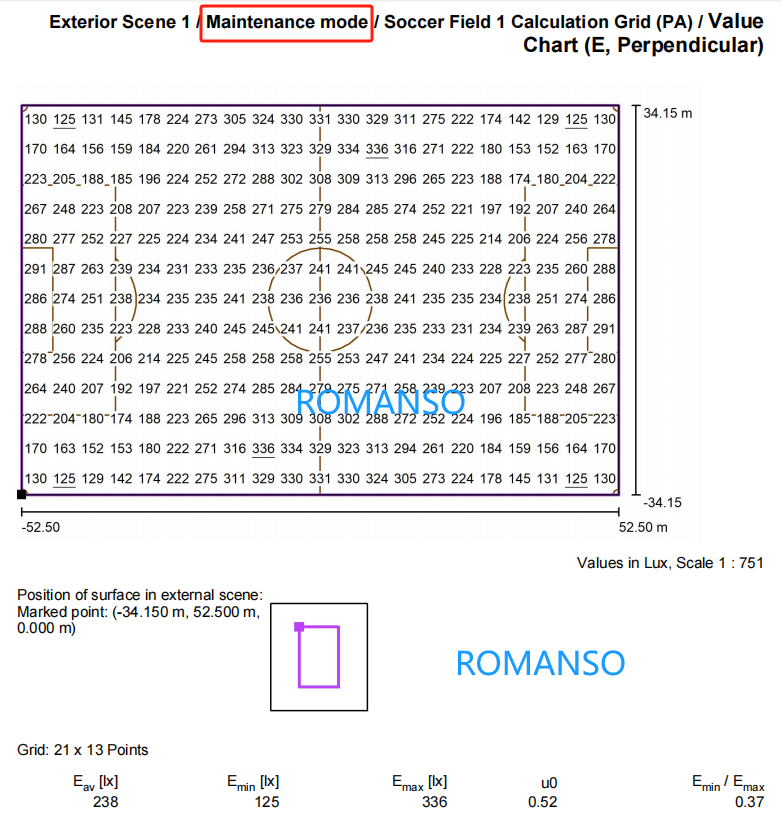

O modo de manutenção 200lux.





Espero que os detalhes acima sejam úteis para vocês.
